有机废气吸附回收装置

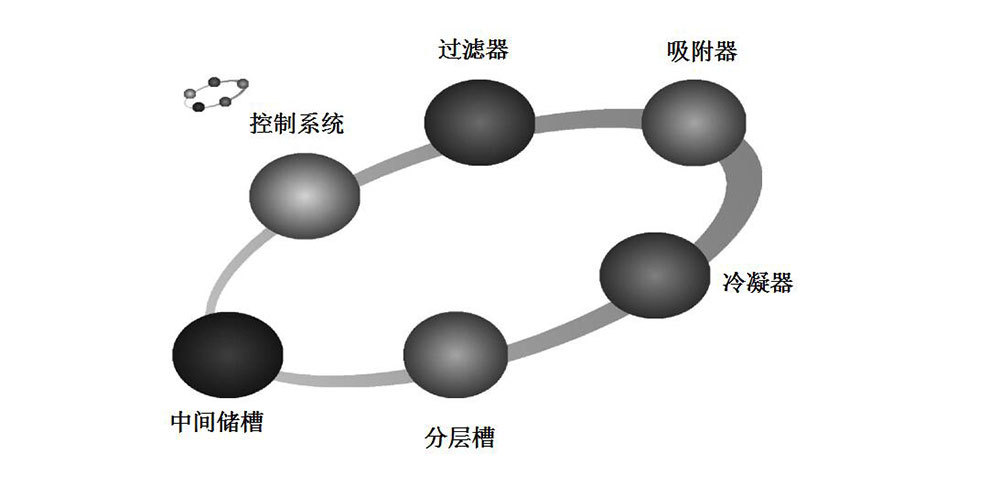

　　1、有机废气吸附回收装置的基本配置

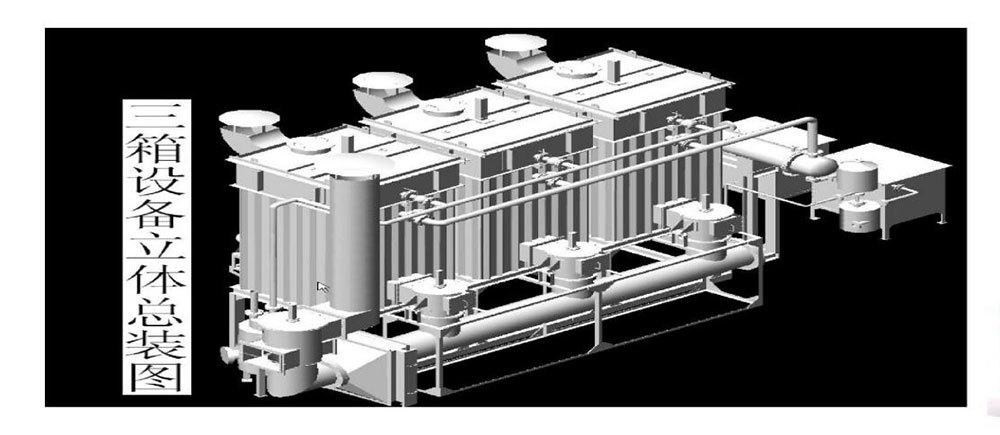

　　2、装置图

　　3、吸附工艺

　　挥发性有机气体先经过一定的前处理装置，再经过滤器进一步去除尾气中的杂质，以保证这些杂质不被活性炭纤维吸附，避免占用活性炭纤维的孔隙，影响了活性炭纤维的吸附效率和使用寿命；过滤后的尾气经风机引入吸附设备（以三箱吸附装置为例）。吸附设备由A、B、C三个吸附器组成，整个工艺过程由PLC程序控制，自动切换，交替进行吸附、解吸和干燥工艺过程的操作。

　　吸附一定数量有机废气的活性炭纤维，用饱和水蒸汽进行解吸，解吸完成后利用空余时间进行干燥，外界空气经过滤由风机送入吸附器，干燥过程的目的是对活性炭纤维进行冷却、去除残留的蒸汽，从而使活性炭纤维的吸附性能处于最佳的状态，保证高的吸附效率。干燥好的吸附器进入下一工作循环进行吸附。解吸出的有机物和水蒸汽的混合蒸汽一起进入冷凝器中进行一级冷凝，冷凝液再经板式冷凝器冷却，经过冷凝的有机物和冷凝水进入分层槽，经重力分层，上层的有机物自动溢流至储槽，然后经输送泵送出吸附回收设备；下层的冷凝水排入废水处理系统。

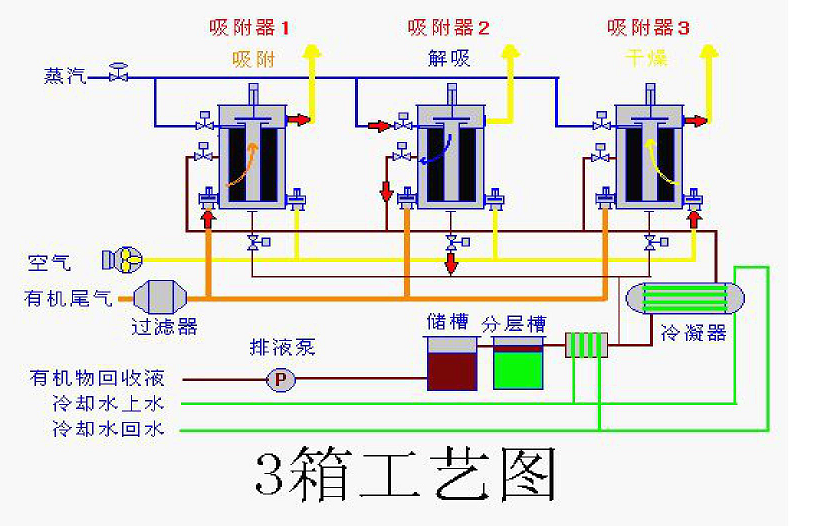

　　4、工艺图

　　5、技术特点

　　a.活性碳纤维用量少，大幅降低成本。

　　b.吸附率高。

　　c.运行能耗低、费用低。

　　d.全自动控制运行，无需人值守。

　　6、可回收的有机物种类

　　a、烃类：苯、甲苯、二甲苯、ｎ－乙烷、溶剂油、石脑油、重芳烃、碳氢

　　清洗剂等。

　　b、卤烃：三氯乙烯、全氯乙烯、三氯乙烷、二氯甲烷、氯苯、三氯甲烷、

　　四氯化碳等。

　　c、酮类：丙酮、丁酮、甲基异丁酮、环己酮等。

　　d、酯类：乙酸乙酯、乙酸丁酯、油酸乙酯等。

　　e、醚类：二氧杂环己烷、THF、糠醛、甲基溶纤剂等。

　　f、醇类：甲醇、乙醇、异丙醇、丁醇等。

　　g、聚合用单分子物体：氯乙烯、丙烯酸、丙烯酸酯、苯乙烯、醋酸乙烯等
